KDFOSLB1GABM

1Gb SPI NOR Flash,适合启动、参数和固件存储。

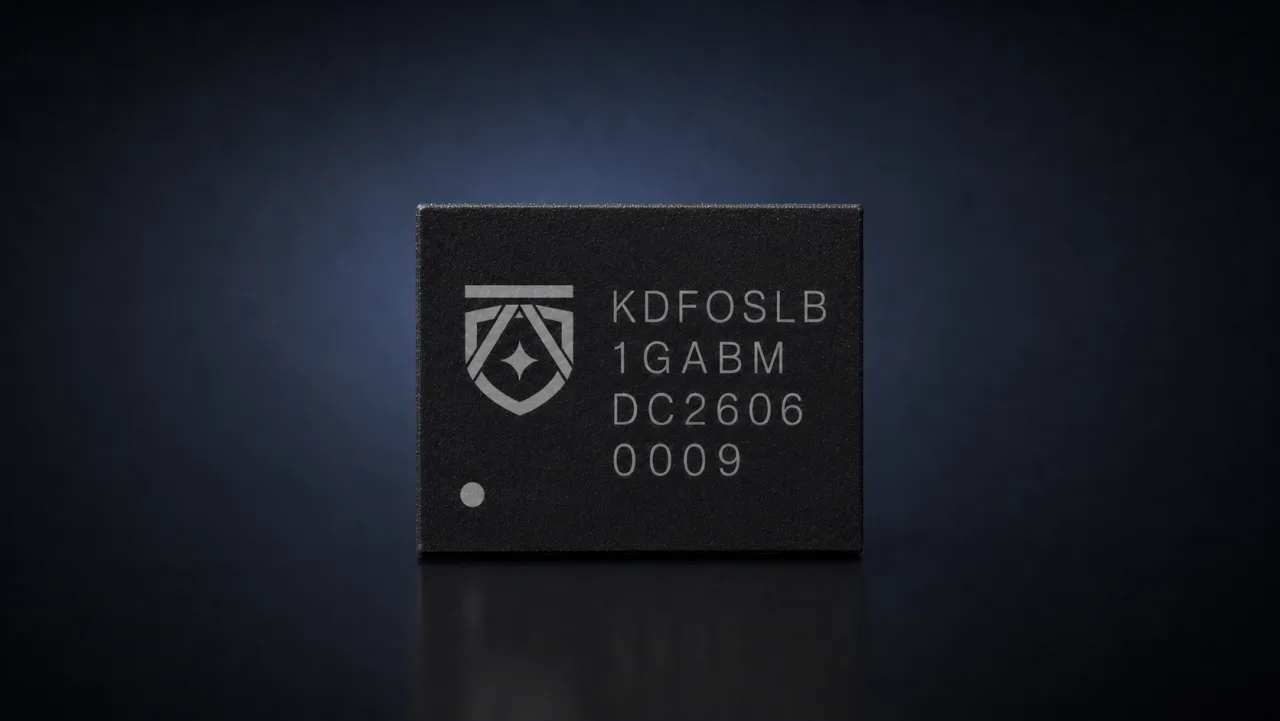

KDFOSLB1GABM 产品照片

产品概述

选型定位

KDFOSLB1GABM 为 1Gb SPI NOR Flash,1.8V 供电,适合启动代码、FPGA 配置、参数存储和固件升级场景。

容量换算128MByte
接口模式标准 SPI / Quad SPI / DTR / QPI,支持 3 或 4 字节地址模式
读取性能133MHz 快速读取,Quad/QPI 最高约 532Mbits/s,DTR Quad 最高约 672Mbits/s
供电/功耗1.65V ~ 2.0V 单电源,典型待机电流约 40uA,断电电流约 8uA
封装信息PBGA 封装,约 6mm x 8mm
兼容参考MT25QU01G

关键特性

  • 4KByte 扇区、32/64KByte 块、256Byte 页编程,支持 XIP、Wrap 连续读取、硬件/软件写保护、OTP 安全寄存器、100k 次擦写与典型 20 年数据保持
  • 支持硬件/软件写保护和分区保护,适合启动安全、配置防误写和现场升级流程。
  • 支持宽温运行,适合长期供货和高可靠嵌入式系统。

典型应用

  • 处理器启动 Flash、FPGA 配置 Flash、板级参数区、固件镜像和日志/校准数据存储。
  • 替代评估时建议确认电压版本、封装脚位、地址模式、启动 ROM 支持的读取命令和擦写时序。

导入关注点

  • 确认目标处理器、FPGA 或 SoC 的接口支持、供电轨和封装焊盘约束。
  • 样品导入前建议同步原理图、PCB 叠层、时钟/复位、电源时序和替代型号资料。
  • 如需替代现有器件,请提供原始料号、工作温度、速率档、封装限制和生命周期要求。

选型建议

如需确认平台兼容性、替代关系、温度条件、封装限制或资料状态,请在联系表单中填写目标平台、预计用量和项目阶段,康达销售与 FAE 将据此跟进。
