产品概述
选型定位

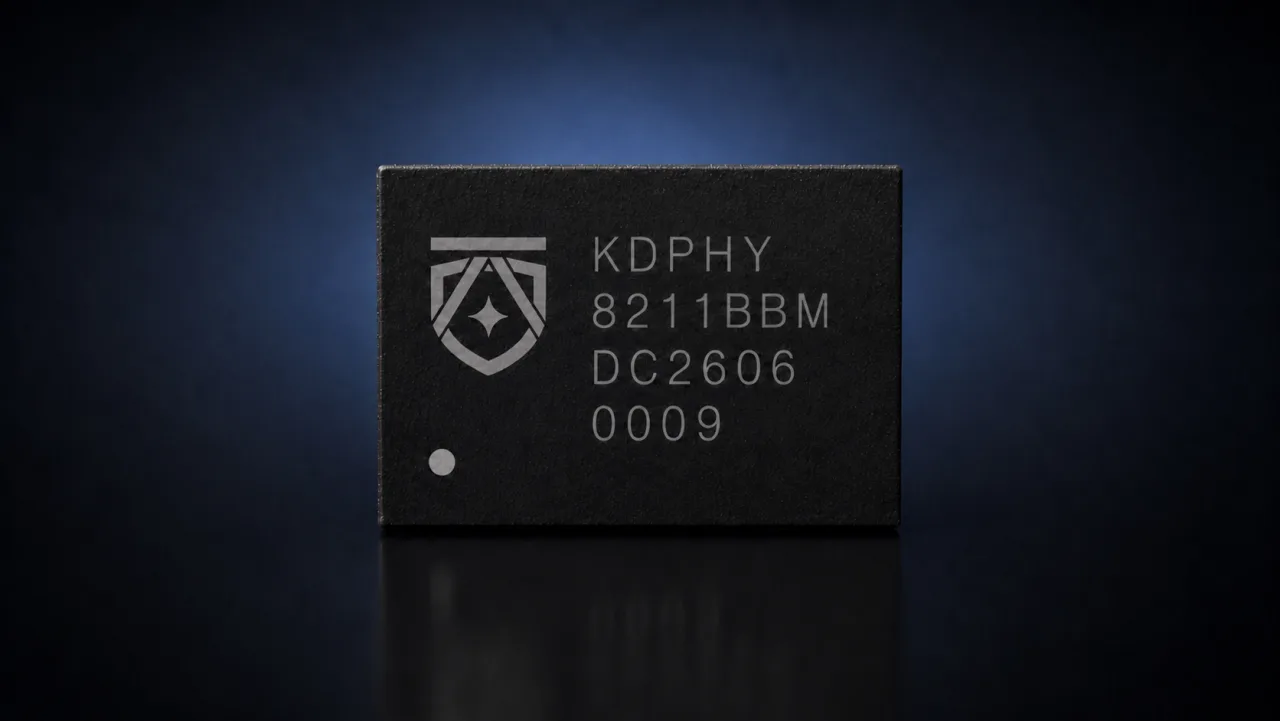

KDPHY8211BBM 为千兆以太网 PHY，支持 RGMII/SGMII MAC 接口和多种铜缆/光纤网络模式。
网络标准1000Base-T、100Base-TX、1000BASE-X、100Base-FX、10Base-Te
MAC 接口RGMII / SGMII
接口电压RGMII 可配置 3.3V / 2.5V / 1.8V
时钟支持 25MHz 外部晶振、25MHz/125MHz 时钟源
封装QFN48
兼容参考RTL8211
关键特性
- 1000Base-T 和 100Base-TX 支持 18kB 巨型帧，10Base-T 支持 10kB 巨型帧。
- 支持 Fiber-to-UTP 或 SGMII-to-RGMII，支持 IEEE 802.3az 节能以太网、WOL、中断功能和链路节能休眠。
- 支持并行检测、交叉检测、自动校正和基线漂移自动校正，非屏蔽 5 类线缆千兆传输距离可按 120 米级别评估。
典型应用
- 工业以太网、嵌入式主板、交换/网关设备、国产平台网络接口替代。
- 导入时建议确认 MAC 接口模式、电压域、晶振方案、变压器/网口方案和驱动适配状态。
导入关注点
- 确认目标处理器、FPGA 或 SoC 的接口支持、供电轨和封装焊盘约束。
- 样品导入前建议同步原理图、PCB 叠层、时钟/复位、电源时序和替代型号资料。
- 如需替代现有器件，请提供原始料号、工作温度、速率档、封装限制和生命周期要求。
选型建议
如需确认平台兼容性、替代关系、温度条件、封装限制或资料状态，请在联系表单中填写目标平台、预计用量和项目阶段，康达销售与 FAE 将据此跟进。
